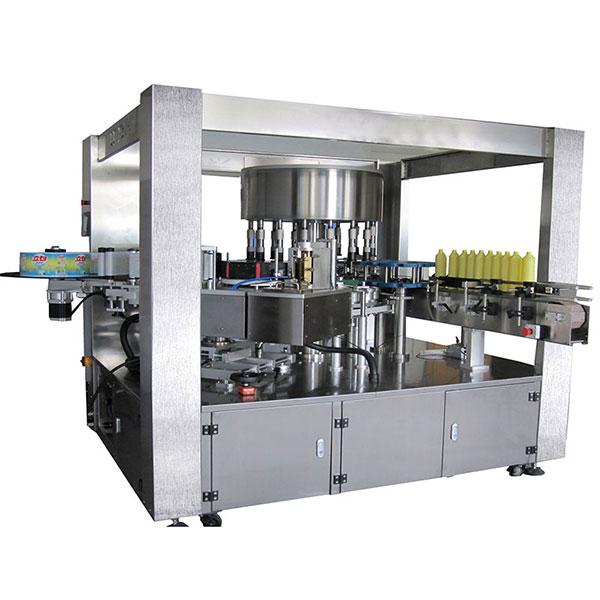

Өздігінен жабысатын бір жақты роторлы жапсырма машинасы жоғары жылдамдықпен
Өнімнің толық сипаттамасы

Жапсырма қағазының ішкі диаметрі:76,2 ммЖапсырманың сыртқы диаметрі:330 мм
Таңбалау мүмкіндігі:50м / минТаңбалау дәлдігі:± 1мм
Таңбалау түрі:Айналмалы және жоғары жылдамдықЖапсырма сенсоры:Сиқырлы көз

Автоматты өздігінен жабысатын бір жақты айналмалы жапсырма машинасы 15000B / с

Қолданбалар

1. Үлкен мөлшердегі бір өлшемді бөтелкеге арналған.

2. Бір бөтелкенің бір жапсырмасы

3. Жылдамдық 15000B / H

4. 15 станциясы бар бір жапсырма басы

Техникалық параметр

Нәр берушіAC380V 50Hz 5.5KW
Таңбалау дәлдігі± 1мм
Максималды биіктік белгісі195 мм
Таңбалау сыйымдылығы50м / мин
Бөтелкенің диаметрібиіктігі≥30мм Биіктігі≤500мм
Қағаздың ішкі диаметрін жапсырыңыз76,2 мм
Сыртқы диаметрінің белгісі330 мм
Жалпы өлшеуL1740 × W2020 × H2100мм
СалмақРеттелген

Айналмалы жапсырма машинасы сипаттамалы

1) бөтелкенің бұралмалы бұрандамен бұралуы жеке бұрылыс бөтелкесі

2) бөтелке қозғалыс дөңгелегіне бұрылғаннан кейін, бөтелкені басу кезінде автоматты түрде бұру

3) бөтелке түбінің түбінде, серіппелі күштің әсерінен бөтелкенің орналасу ойығы шпунт штыры арқылы көтерілгенде,
Тығыздалған ұяшық бөтелкесі, айналмалы қысымды бөтелкенің үстіңгі бөлігі мен бөтелке қақпағының орналасатын ұясы. (Өнімдерді орналастыру үшін)

4) бөтелкедегі затбелгісі шар тәріздес болғандықтан, бөтелкенің жарты нүктесінің бастапқы нүктесін жабыстыруды сұраңыз, затбелгі жеткізу бекетінен шығады, алдымен вакуум барабанын сорып алыңыз

Вакуумдық барабан мен негізгі дөңгелектің жұмысы бірінен соң бірі жүреді, вакуумдық барабаннан кейін тиісті орынға дейін жүгіреді, жапсырманың ортаңғы бөлігі ең жоғарғы нүктеге жабысады, бөтелке алдын-ала затбелгі әрекеті

5) бөтелке келесі станцияға жүгіруді жалғастырғанда, жапсырма губка ролигін қысым этикеткасына басқанда, роликтің қозғалысының қысымы айналдыруға емес, бөтелке жазықтығына жанасады, сонда басу күші айналасында шашырайды. , бұл белгілер біркелкі деформация және толық таңбалау болуы мүмкін.

6) конвейерге жұлдыз дөңгелегі жетегінің астына жіберілген бөтелке

7) толық таңбалау процесі үздіксіз жұмыс істейді, бөтелке үнемі тұрақты жылдамдықта жұмыс істейді, сондықтан ол жоғары жылдамдықты таңбалауды жүзеге асыра алады

3. автоматты түрде көтерілу-төмендету функциялары: микрокомпьютер автоматты түрде көтерілу және түсіруді реттейді, неміс SEW қозғалтқышын басқарады, өндірісті реттеуде қолданылады.

Арнайы Нұсқаулық

1) позициялау өнімдері үшін мынаны ескеру қажет: бөтелкенің түбінде орналасуы үшін саңылау жасау керек, егер бөтелкенің пайда болуы әсер етпейтін болса, орналасу ұяшығының төменгі жағында орналасқан саңылауды мүмкіндігінше жасау керек
Сыртта тәуелділік, бөтелкенің төменгі жағында орналасқан слот өте маңызды және теңдік, әр түрлі тереңдікте емес

2) Бөтелкенің түрін өзгертіңіз, бөлшектерді ауыстырыңыз, бөтелке формасына байланысты бағаны талқылау керек.
(келесідей ауыстыру: бөтелке беру үшін қоршау, бөтелкені тамақтандыруға арналған жұлдыз дөңгелегі, ортаңғы бағыттаушы тақта, бөтелке негізі, бөтелке шығатын жұлдыз дөңгелегі)
